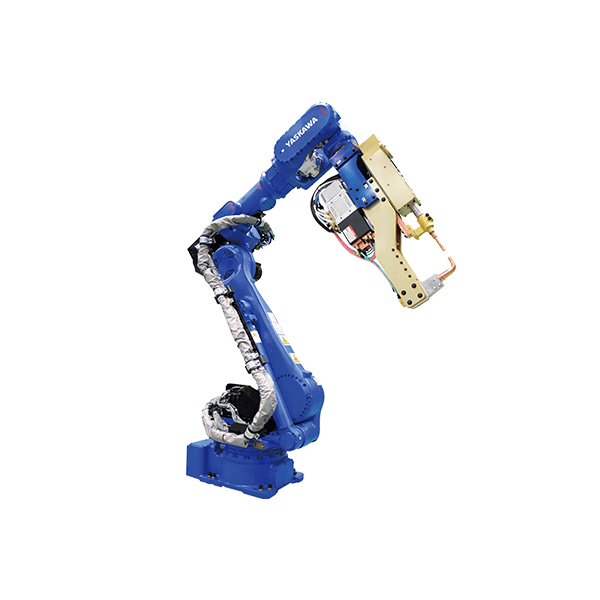

MOTOMAN-SP180H
6轴垂直多关节型
负载：180KG
动作范围：2702mm
控制柜：YRC1000
用途：点焊、搬运
您也可以拨打电话：13668033534
・采用中空手臂构造，可将点焊的电缆类道内置其中。
・采用了减小手臂与周边设备的干涉的设计
| 标准规格 | MOTOMAN-SP180H | |
|---|---|---|
| 电缆处理专用法兰盘 | 无 | |
| 型号 | YR-1-06VXH180-A00 | |
| 构造 | 垂直多关节型（6个自由度） | |
| 可搬质量*1 | 手首部 | 180kg |
| U轴上 | 30kg | |
| 最大可达 | 2702㎜ | |
| 重复定位精度*2 | 0.05mm | |
| 动作范围 | S轴（旋转） | -180°- +180° |
| L轴（下臂） | -60° – +76° | |
| U轴（上臂） | -86° – +90° | |
| R轴（手腕旋转） | -210° – +210° | |
| B轴（手腕摆动） | -130° – +130° | |
| T轴（手腕回转） | -360° – +360°（-210° ～ +210°）∗4 | |
| 最大速度 | S轴（旋转） | 2.09 rad/s，120°/s |
| L轴（下臂） | 1.69 rad/s，97°/s | |
| U轴（上臂） | 2.01 rad/s，115°/s | |
| R轴（手腕旋转） | 2.62 rad/s，150°/s | |
| B轴（手腕摆动） | 2.62 rad/s，150°/s | |
| T轴（手腕回转） | 4.01 rad/s，230°/s | |
| 容许力矩 | R轴（手腕旋转） | 1000N.m |
| B轴（手腕摆动） | 1000N.m | |
| T轴（手腕回转） | 618N.m | |
| 容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 104kg.m2 |
| B轴（手腕摆动） | 104kg.m2 | |
| T轴（手腕回转） | 52kg.m2 | |
| 本体质量 | 1090kg | |
| 防护等级 | 本体：IP54, 手腕轴：IP65 | |
| 安装环境 | 温度 | 0° – +45° |
| 湿度 | 20% – 80%RH（无结露） | |
| 震动 | 4.9m/s2(0.5Ｇ)以下 | |
| 其他 | 不可有引火性及腐蚀性气体，液体远离电气噪音源 | |
| 电源容量*3 | 5.0kVA | |
| 安装方式*4 | 置地式 | |
| 用途 | 点焊、搬运 | |
| 备注 | *1：JIS B 8432为基准。 *2：记载了自轴的动作范围而不是对地基准。 *3：因用途，动作模式而异。 (注)本表是以SI单位系为记载。 |
|
